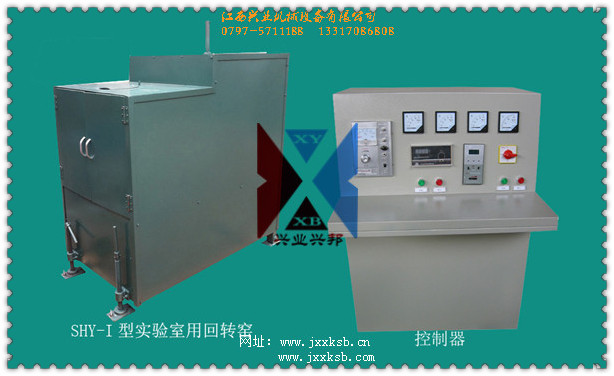

SHY-I型實驗回轉窯
一、用途:
本產品適用于冶金、地質、礦山、化工、建材等部門。對物樣進行焙燒燒結試驗。和傳統的馬福爐，管式爐相比，它的最大優點在于爐管是轉動的，物樣在加工過程中，不停地翻動，因此加質量好，效率高，并且取得的實驗數據較接近于生產狀態。由于回轉窯可以連續進出料，所以加工大量物樣時，更能顯示其優越性。同時，該產品也能應用于半工業性生產。另外旋轉爐管的兩端采取了密封措施，所以在使用過程中還可以通入氧化，還原等必要的氣氛。
二、主要技術參數:
序 號 | 名 稱 | 單 位 | 數值 |
1 | 額定最高爐溫 | ℃ | 1300 （連續可調，自動控溫） |
2 | 爐 管 轉 速 | 轉/分 | 0-3.3 （無級調速） |
3 | 爐 管 傾 角 | 度 | 0-10 （連續可調） |
4 | 爐 管 尺 寸 | 毫米 | φ92/φ100×1200（內徑/外徑×長度） |
5 | 進料粒度 | 毫米 | 5 |
6 | 額定電爐功率 | 千瓦 | 24 |
7 | 外 形 尺寸 | 毫米 | 1270×790×1700（長×寬×高） |
8 | 重量 | 公斤 | 775 |
9 | 電動機功率 | 千瓦 | 0.6 |
10 | 控制箱尺寸 | 毫米 | 700×470×1350（長×寬×高） |
三、結構及工作原理:
實驗室回轉窯分兩部分：第一部分是窯體；第二部分是電器控制箱。窯體部分又分為電爐爐體和動力轉動兩部分，爐體部分采用粘土質園形爐膛，沿園周軸向均勻插9根硅碳棒（每三根串聯成一組，三組按“Y”接線）高鋁質的陶瓷爐管又置于硅碳棒內周，通電后硅碳棒產生高溫，加熱爐管。
動力部分采用一臺0.6KW的調速電機，通過減速箱，帶動傳動軸，又經過鏈條帶動爐管旋轉。加料器和傳動軸間設置了一個三檔變速器，使給料量增加了調節的余地。電機和減速箱設置在爐體下面，整體較為緊湊。
整個回轉窯的電器部分，集中在控制箱內，由爐子上熱電偶測得的電訊號進入控制箱，通過它可以實現溫度調節和自動控制，調速電機也由控制箱上的儀表實行無級調速。

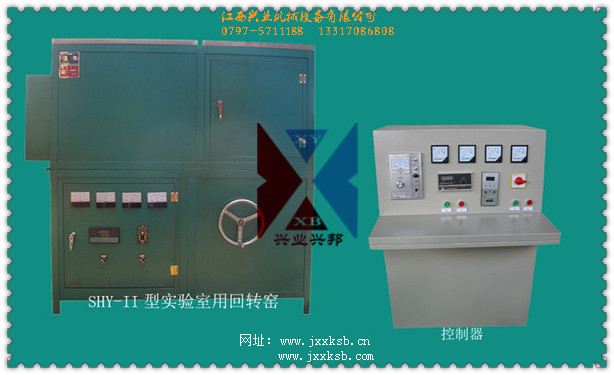

SHY-II型實驗回轉窯
一、用途:
本產品適用于冶金、地質、礦山、化工建材等部門，對物樣進行焙燒、燒結試驗。和傳統馬弗爐管式爐相比，它的最大優點在于爐管是轉動的，物樣在加工過程中，不停地轉動，因此質量好，效率高，并且取樣的實驗數據較接近于生產狀態?？梢栽谑褂眠^程中通入氧化、還原等必要?dú)夥铡?/span>
二、主要技術參數:
序號 | 名稱 | 單位 | 數值 |
1 | 實驗室用回轉窯 | SHY-II | |
2 | 額定最高爐溫 | ℃ | 1600連續可調，自動控制 |
3 | 功率 | KW | 24連續可調，自動控制 |
3 | 爐管轉速 | 轉/分 | 0-3.3 |
4 | 爐管傾角 | 度 | 0-10可調 |
5 | 爐管尺寸 | 毫米 | φ90/φ100×1000（內徑/外徑×長度） |
6 | 額定電機功率 | KW | 0.6 |
三、結構及工作原理:
1.實驗室回轉窯分為兩部分。第一部分窯體，第二部分電器控制箱。窯體部分分為電爐爐體和動力轉動兩部分，爐體部分采用碳化硅圓形爐膛，沿四周繞高溫電爐絲，通電后加熱爐管。
動力部分采用0.6KW調速電機，通過減速箱帶動傳動軸，有經過鏈條帶動爐管旋轉。電機和減速箱設置在爐體下面，整體較為緊湊。爐體的傾斜通過手搖輪螺旋升降桿調速整臺回轉窯電器部分集中在控制箱內，由爐上熱電偶測得信號進入控制箱，通過智能控溫儀表進行自動控制，調速電機也由控制箱上儀表實行無級調速。
