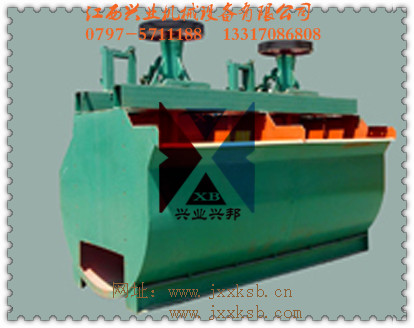

設備名稱：充氣式浮選機
一、XCF、KYF浮選機結構：
采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。是北京礦院的新技術，這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦
二、XCF型充氣式浮選機技術參數：
型號 | 有效容積 | 處理能力 | 葉輪直徑 | 葉輪轉速 | 鼓風機風壓 | 最大充氣量 | 攪拌用電機 | 刮板用電機 | 重量 |
XCF-1 | 1 | 0. 2-1 | 400 | 358 | ≥12. 6 | 2 | 5. 5 | 1. 1 | 1. 154 |
XCF-2 | 2 | 0. 4-2 | 470 | 331 | ≥14. 7 | 2 | 7. 5 | 1. 1 | 1. 653 |
XCF-3 | 3 | 0. 6-3 | 540 | 266 | ≥19. 8 | 2 | 11 | 1. 5 | 2. 259 |
XCF-4 | 4 | 1. 2-4 | 620 | 215 | ≥19. 8 | 2 | 15 | 1. 5 | 2. 669 |
XCF-8 | 8 | 3. 0-8 | 720 | 185 | ≥21. 6 | 2 | 22 | 1. 5 | 4. 435 |
XCF-16 | 16 | 4- 16 | 860 | 160 | ≥25. 5 | 2 | 37 | 1. 5 | 6. 568 |
XCF-24 | 24 | 4-24 | 950 | 153 | ≥30. 4 | 2 | 37 | 1. 5 | 8 |
XCF-38 | 38 | 10-38 | 1050 | 148 | ≥34. 3 | 2 | 45 | 1. 5 | 11 |
三、KYF型充氣浮選機技術參數：
型號 | 有效容積 | 處理能力 | 葉輪直徑 | 葉輪轉速 | 鼓風機風壓 | 最大充氣量 | 攪拌用電機 | 刮板用電機 | 重量 |
KYF-1 | 1 | 0. 2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1. 1 | 0. 826 |
KYF-2 | 2 | 0. 4-2 | 410 | 247 | ≥14.7 | 2 | 5. 5 | 1. 1 | 1. 419 |
KYF-3 | 3 | 0. 6-3 | 480 | 219 | ≥19.8 | 2 | 7. 5 | 1. 5 | 1. 885 |
KYF-4 | 4 | 1. 2-4 | 550 | 200 | ≥19.8 | 2 | 11 | 1. 5 | 2. 206 |
KYF-8 | 8 | 3. 0-8 | 630 | 175 | ≥21.6 | 2 | 15 | 1. 5 | 4. 190 |
KYF-16 | 16 | 4. 0-16 | 740 | 160 | ≥25.5 | 2 | 30 | 1. 5 | 6. 019 |
KYF-24 | 24 | 4. 0-24 | 800 | 150 | ≥30.4 | 2 | 30 | 1. 5 | 7. 5 |
KYF-38 | 38 | 10-38 | 880 | 138 | ≥34.3 | 2 | 37 | 1. 5 | 10. 3 |
